安装说明
1、脉冲安全阀A49H-PW5414V DN20应与A69Y-PW5414V DNlOO、脉冲安全阀A49H-PW54255V DN25与A49Y-PW54255V DN200型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直,阀杆向上,应将管路冲洗干净。
3、脉冲安全阀引出管与主安全阀的入口管之间的距离,电接点压力表和主安全阀入口管之间的距离,不得小于5倍主安全阀入口管径,以免主安全阀动作时,因排汽影响电接点压力表和脉冲安全阀工作的正确性。
4、该阀与电磁铁一起装在一个专门的支架上,阀门与电磁铁连接要灵活,不得有卡涩现象。

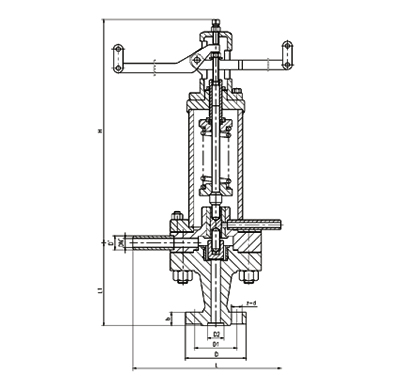

主要外形与尺寸链接
