主安全阀（W系列）

说明 Instruction

　　本装置供蒸汽压力P-10MPa，温度为t-540℃的电站锅炉上使用，防止锅炉介质压力超过允许值，以保证锅炉安全运行。

结构简述

　　1、阀门为双排汽、两端为法兰连接结构。主要由阀体、连接管、缓冲容器、活塞、阀瓣、阀杆等零件组件。

　　2、当介质压力升高至整定压力时，冲量安全阀打开，介质从脉冲管进入主安全阀活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭时，阀瓣叉自动关闭。

　　3、密封面用钴基硬质合金堆焊而成，阀瓣经热处理，提高了硬度。

安全阀系列返回上一页

安装说明

　　1、主安全阀门必须垂直安装在设备的最高位置。

　　2、主安全阀紧固在支座上，支座承受主安全阀排汽时产生的反作用力。

　　3、排汽管应有专门吊架，排汽管重量不得加在主安全阀上，主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。

　　4、排汽管的最低点应考虑疏水，以免排汽时产生水击。

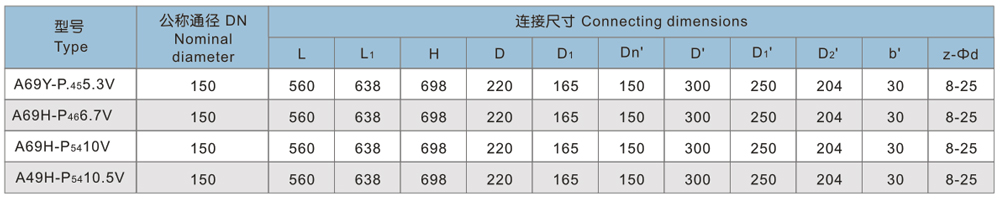

主要外形及连接尺寸
